Alcançar planos ultraplanos ou superfícies cilíndricas lisas como um espelho é um dos pilares da fabricação moderna. As retificadoras de superfície e as retificadoras cilíndricas utilizam rodas abrasivas, mas o seu movimento, fixação da peça e aplicações ideais diferem fundamentalmente. Este artigo reúne os princípios básicos de fontes do setor, descreve fluxos de trabalho práticos e fornece aos tomadores de decisão o conhecimento necessário para selecionar — ou combinar — essas máquinas para atender a qualquer desafio de retificação de precisão.

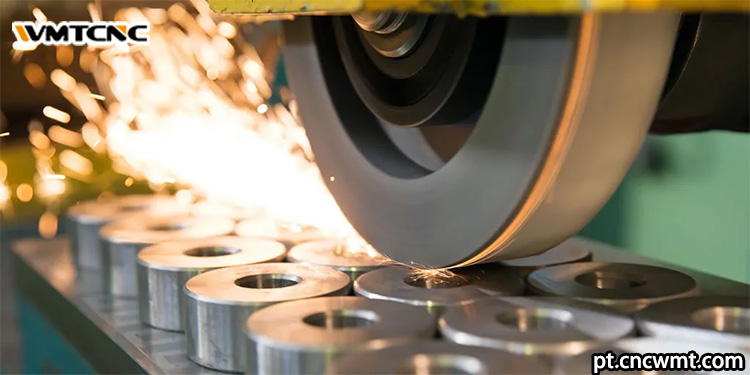

Fundamentos da retificação de precisão
Composição do disco abrasivo
Os grãos abrasivos (óxido de alumínio, carboneto de silício, nitreto de boro cúbico, diamante) são ligados por ligações vitrificadas, de resina ou metálicas. A seleção depende do material da peça, da taxa de remoção e do acabamento desejado.
Cinematica da máquina
- Retificadora de superfície: o disco montado no eixo gira verticalmente; a mesa de trabalho se move horizontalmente.
- Retificadora cilíndrica: tanto a peça de trabalho quanto o disco giram; o cabeçote do disco se desloca axialmente.
Principais métricas de desempenho
| Tolerância | Retificadora de superfície | Retificadora cilíndrica |
|---|---|---|
| Planicidade | ±0,0001″ (0,002 mm) | N/A |
| Circularidade | N/A | ±0,00005″ (0,0013 mm) |
| Acabamento da superfície | Ra 0,2–3,2 µm | Ra 0,05–0,8 µm |

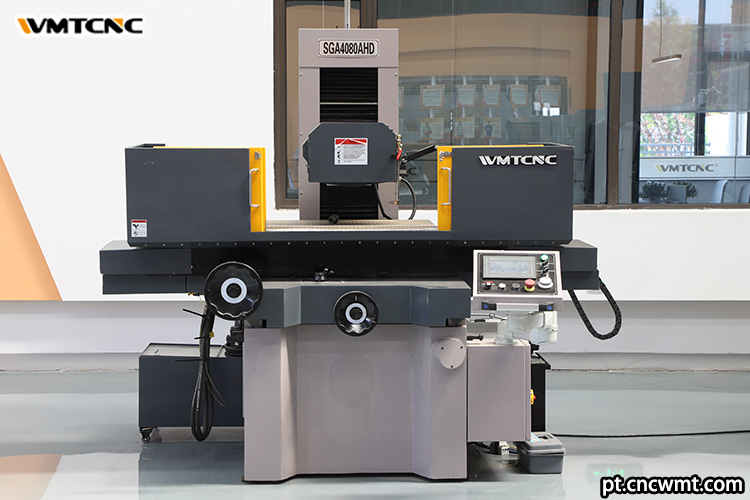

Máquinas de retificação de superfícies
A retificação de superfícies é excelente para produzir faces planas, contornos rasos e ombros precisos em blocos, placas e mandíbulas.
Conceção e fixação
Mandris magnéticos fixam peças de aço; mandris a vácuo manuseiam materiais não magnéticos.
Os dispositivos de fixação garantem zero desvio e engate consistente do rebolo.
Fluxo de trabalho do processo
- O dressamento do rebolo restaura a planicidade e expõe os grãos afiados.
- As passagens de desbaste removem o material em excesso com grãos mais grossos.
- As passagens de acabamento utilizam grãos mais finos para atingir o Ra desejado.
- O fluxo de refrigerante evita o vitrificação e danos térmicos.
Aplicações
As retificadoras de superfícies são utilizadas em oficinas de ferramentas e matrizes, acabamento de componentes aeroespaciais, superfícies de coletores hidráulicos e nivelamento de painéis compostos.
Máquinas de retificação cilíndrica
As retificadoras cilíndricas são especializadas em diâmetros externos e internos, proporcionando precisão na circularidade, concentricidade e acabamentos finos em eixos e furos.
Configurações da máquina
- Retificação entre centros e OD: Ideal para eixos fixados entre centros vivos/mortos ou num mandril.
- Retificação sem centro: Peça apoiada por roda reguladora e lâmina — excelente para grandes volumes.
Variantes do processo
- Retificação por penetração: O disco penetra radialmente na peça em rotação.
- Retificação transversal: O disco move-se longitudinalmente ao longo da peça.
- Retificação com avanço lento: cortes profundos a baixa velocidade da roda para alta remoção de material.
Indústrias e componentes
Eixos de motores automotivos, hastes de atuadores aeroespaciais, rolos têxteis, rolos de alimentação de impressoras e eixos de instrumentos médicos.
Tabela comparativa
| Critério | Retificadora de superfície | Retificadora cilíndrica |
|---|---|---|
| Geometria | Superfícies planas, escalonadas ou contornadas | Eixos redondos, furos, superfícies cónicas |
| Fixação | Mandris magnéticos, de vácuo; fixações | Centros, mandris, rodas reguladoras |
| Trajetória do movimento | Roda vertical, mesa horizontal | Roda rotativa e peça; deslocamento axial |
| Materiais típicos | Metais, cerâmicas, compósitos, vidro | Metais, plásticos (retificação ID), compósitos |
| Tamanho do lote | De protótipos a volumes médios | Lotes pequenos a de precisão |

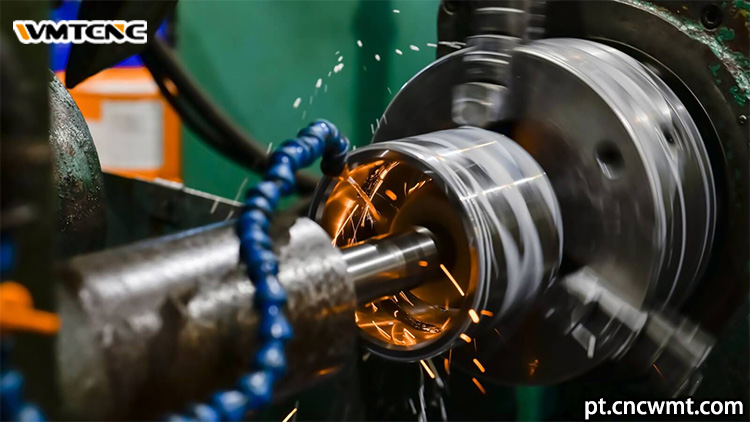

Melhores práticas avançadas
Seleção ideal do disco
Combine abrasivo, ligante e grão com a dureza do material e a taxa de remoção. Use ferramentas de dressagem de perfil para formas complexas.
Gestão térmica e de refrigerante
Refrigerante em abundância para retificação de superfícies; jatos de alta pressão para retificação interna para evitar o polimento e a distorção térmica.
Automação e medição durante o processo
Os controlos CNC com sondas integradas permitem o dressamento automático do disco, verificações de tamanho durante o processo e feedback em circuito fechado para repetibilidade.

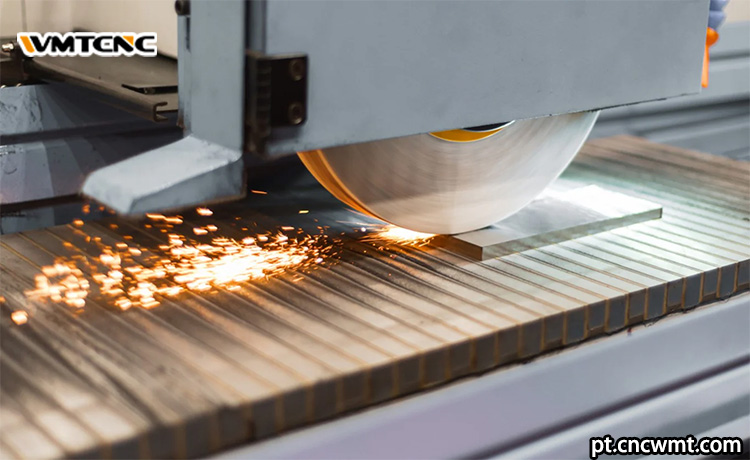

Conclusão
As máquinas de retificação de superfícies e cilíndricas complementam-se: uma esculpe planos lisos, a outra adapta círculos perfeitos. Ao compreender a cinemática da máquina, a fixação da peça, os abrasivos e os parâmetros do processo, os fabricantes podem utilizar a retificadora certa — ou ambas em conjunto — para obter uma precisão e um rendimento incomparáveis. Com este guia completo, juntamente com o manual para download, pode elevar as capacidades de retificação da sua oficina para dominar qualquer geometria de peça ou desafio de material.
