Torno suíço CNC vs Torno CNC: O que é melhor para a precisão e a rentabilidade?

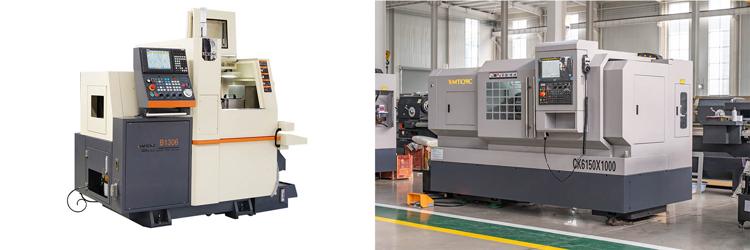

No fabrico de precisão moderno, a escolha entre um torno suíço CNC  e um torno CNC convencional  pode ter um impacto significativo na qualidade, custo e escalabilidade da produção. Quer esteja a maquinar micro-componentes para a indústria aeroespacial ou peças de motor de alta resistência para o sector automóvel, é crucial compreender as principais diferenças entre estes dois tipos de tornos. Esta comparação destaca as suas distintas métricas de desempenho e ajuda-o a tomar decisões informadas com base em requisitos de produção específicos, normas de precisão e geometrias de peças.

Princípios de conceção e funcionamento

Diferenças estruturais

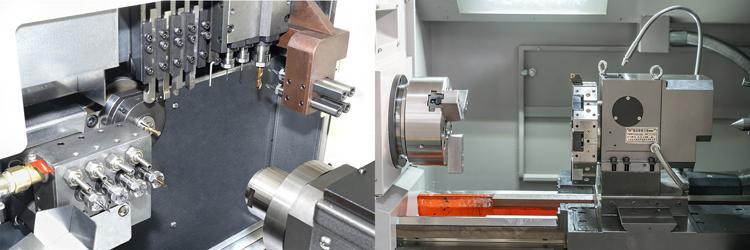

Os tornos CNC Swiss utilizam um design de cabeçote deslizante com uma bucha de guia que permite que a barra se mova axialmente enquanto é apoiada perto do ponto de corte. Esta estrutura única proporciona uma maior rigidez e minimiza significativamente a deflexão, tornando-os ideais para componentes longos, finos e delicados.

Em contraste, os tornos CNCl mantêm a peça de trabalho num fuso estacionário. A ferramenta move-se ao longo dos eixos X e Z enquanto a barra permanece estática. Embora isto ofereça uma maior versatilidade em termos de geometria da peça de trabalho, é mais suscetível à deflexão quando se maquinam peças longas, o que pode afetar a precisão dimensional.

Filosofia de maquinagem e percursos de ferramentas

Os tornos CNC Swiss efectuam operações de maquinação extremamente próximas do casquilho guia. O material é normalmente introduzido através da bucha em segmentos para garantir a máxima rigidez durante todo o processo. Estas máquinas podem completar peças complexas num único ciclo com maquinação simultânea de múltiplos eixos, que muitas vezes varia entre 7 e 13 eixos, reduzindo significativamente o manuseamento e o tempo de ciclo.

Em contrapartida, os tornos CNC fixam o material no seu lugar e exigem que as ferramentas se movimentem em torno dele. A maquinagem é normalmente efectuada em fases separadas, como o desbaste e o acabamento, e por vezes requer várias configurações, o que pode aumentar o tempo e os custos de mão de obra.

Exatidão, eficiência e complexidade

Tolerâncias e estabilidade térmica

Os tornos CNC Swiss são concebidos para uma precisão ultra-elevada. Com tolerâncias tão apertadas quanto ±0,0002 polegadas (±0,005 mm), eles são ideais para indústrias como a aeroespacial, a relojoaria e a fabricação de dispositivos médicos. Além disso, a utilização de líquido de refrigeração à base de óleo aumenta a estabilidade térmica, reduzindo assim a expansão térmica e a deformação das peças.

Em contrapartida, os tornos CNC oferecem normalmente tolerâncias de cerca de ±0,005 polegadas (±0,127 mm). Embora os refrigerantes à base de água sejam mais económicos, não proporcionam o mesmo nível de consistência térmica, o que os torna menos adequados para aplicações de ultraprecisão.

Tempo de ciclo e controlo dos eixos

Os tornos CNC Swiss têm tempos de ciclo rápidos graças à sua capacidade de efetuar várias operações em simultâneo. Por exemplo, uma peça que poderia demorar 10 minutos num torno CNC pode frequentemente ser concluída em apenas 4 a 5 minutos num torno CNC Swiss. Esta vantagem de desempenho é particularmente significativa em ambientes de produção de grande volume.

Enquanto os tornos CNC têm normalmente três a quatro eixos, os tornos CNC Swiss têm frequentemente cinco ou mais. Este controlo alargado dos eixos permite a realização de operações mais complexas numa única passagem, simplificando assim os fluxos de trabalho e melhorando o rendimento.

Capacidades e limitações dos materiais

Os tornos CNC Swiss são excelentes para a maquinação de barras com diâmetros até 40 mm. Eles são particularmente adequados para peças longas e estreitas feitas de materiais caros, como titânio ou Inconel. No entanto, eles são menos eficazes quando se trata de lidar com peças de trabalho de grande diâmetro ou peças fundidas complexas.

Os tornos CNC, por outro lado, podem acomodar uma gama mais ampla de formas e tamanhos de materiais, incluindo peças forjadas, peças fundidas e barras de grande diâmetro. Isto torna-os uma melhor opção para lojas que lidam com diversas geometrias de componentes.

Análise de custos e manutenção

Os tornos CNC suíços, cujo preço médio é de cerca de 15.000 e 100.000 dólares, são uma escolha de topo para os fabricantes. Para além deste custo inicial, requerem uma manutenção mais frequente devido aos seus componentes internos complexos e altamente sensíveis.

Em contrapartida, os tornos CNC são significativamente mais económicos, custando normalmente entre $10.000 e $80.000. A sua construção mais simples e os componentes normalizados reduzem o tempo de manutenção e os custos de substituição, tornando-os uma escolha mais acessível para muitas oficinas.

Adequação da aplicação

Indústrias mais bem servidas por tornos CNC suíços

Os tornos CNC Swiss são ideais para as indústrias que exigem extrema precisão e miniaturização de componentes, sendo utilizados em diversos sectores.

– Medicina: parafusos cirúrgicos, implantes

– Aeroespacial: injectores de combustível e mangas de sensores.

– Eletrónica: micro-conectores e pinos de contacto.

– Relojoaria: engrenagens em miniatura e eixos de balanço.

A sua capacidade de combinar várias operações numa única configuração resulta numa maior eficiência e consistência do produto, o que é especialmente crítico em sectores regulamentados, como as indústrias médica e aeroespacial.

Cenários ideais para tornos CNC

Os tornos CNC continuam a ser a solução ideal para:

– aplicações no sector automóvel, tais como veios, caixas e componentes de travões

– engenharia geral: roldanas e flanges

– fabrico de ferramentas: grandes moldes e gabaritos.

Ideais para oficinas ou operações centradas em componentes maiores e mais simples, com requisitos de precisão moderados, estas máquinas caracterizam-se pela sua flexibilidade e baixo custo.

Tabela comparativa: Torno CNC suíço vs Torno CNC convencional

Tendências futuras e visão do sector

As máquinas CNC suíças estão a integrar-se cada vez mais com braços robóticos. Estão também a integrar-se com a otimização do percurso da ferramenta orientada para a IA. E com sensores inteligentes. Esses avanços visam aumentar a eficiência da usinagem. Têm também como objetivo minimizar o tempo de inatividade. E têm como objetivo reduzir a dependência de mão de obra especializada.

Países como a Suíça e a Alemanha estão a liderar o desenvolvimento da força de trabalho. Fazem-no através de modelos de ensino dual. Estes modelos formam técnicos especializados desde tenra idade. Os mercados emergentes que aspiram a competir com base na qualidade devem imitar estes sistemas, alinhando o ensino profissional com as exigências mais avançadas da indústria transformadora.

Além disso, o sector industrial da China está a fazer progressos na produção interna de componentes de máquinas topo de gama, com o objetivo de reduzir a dependência de fusos e sistemas de controlo importados – um passo essencial para a autossuficiência tecnológica.

Conclusão

A escolha entre um torno CNC suíço e um torno convencional depende da complexidade da sua peça, das dimensões do material, das tolerâncias exigidas e do seu orçamento. Os tornos CNC suíços oferecem uma precisão inigualável. Eles são indispensáveis para as indústrias que exigem micro-usinagem. Os tornos CNC Swiss são também indispensáveis para a integração multi-eixos de alta velocidade.

Por outro lado, os tornos CNC oferecem uma versatilidade e um valor inigualáveis, especialmente para os fabricantes que se dedicam à produção de componentes de grandes dimensões ou de geometrias menos complexas. Compreender as principais diferenças permite aos fabricantes otimizar as operações. Também lhes permite maximizar o retorno. Isto baseia-se nas suas necessidades específicas de produção.
